Для рядовых граждан охлаждение воздуха ассоциируется с вентиляторами и кондиционерами, которые можно увидеть повсеместно. А вот такие термины как «сплит-система», «чиллеры и фанкойлы» знакомы далеко не каждому. Хотя, на самом деле, за этими названиями скрываются обычные холодильные машины и теплообменники.
Сегодня мы расскажем, что это такое и почему использование чиллеров и фанкойлов, на сегодняшний день является наиболее оптимальным решением для охлаждения воздуха на промышленных предприятиях.
Чистая физика
Все кто «дружил» в школе с физикой помнят, что на выполнение работы по расширению сжатого воздуха или фреона затрачивается определенное количество энергии, в результате чего их температура снижается. А вот при сжатии происходит обратный процесс — температура увеличивается. Эти принципы лежат в основе работы любой холодильной машины, в том числе и чиллера. Компрессор прибора сжимает фреон и отводит его в теплообменник, где хладагент отдает тепло и превращается в жидкость.
После этого, уже в жидком виде, он направляется в другой теплообменник — испаритель. Здесь, проходя через специальное устройство, где резко расширяется, снижает температуру и превращается снова в газ. Вода, поданная в такой теплообменник, тоже охладиться.
Фанкойл — это и есть теплообменник, в который подается тепло или хладагент. Встроенный вентилятор подгоняет воздух, который в зависимости от температуры воды либо охлаждается, либо подогревается. Таким образом, пара чиллер-фанкойл — это уже почти кондиционер. Добавим фильтров, осушителей и увлажнителей воздуха, автоматику и т.д. и это будет уже полноценный кондиционер. И при своевременном и грамотном техническом обслуживании чиллера и фанкойлов работоспособность и долговечность этой пары будет находится на очень высоком уровне.
Устройство
Мы разобрались с принципами работы, а теперь давайте подробнее рассмотрим их устройство. Чиллер состоит из нескольких конструктивных элементов, главным из которых является компрессор. Его задача — сжимать фреон. Компрессоры могут быть винтовыми, спиральными, поршневыми и т.д, а их количество может достигать от 1 до 12 в зависимости от мощности чиллера. Вторым важным элементом в устройстве чиллера является конденсатор, которые бывают с водяным или воздушным охлаждением. И третьим важным элементом системы является испаритель. Ко всему этому присоединяются блоки управления, расширительные и аккумуляторные баки и т.д. Особенность чиллеров в том, что они могут быть изготовлены индивидуально под конкретный проект системы.

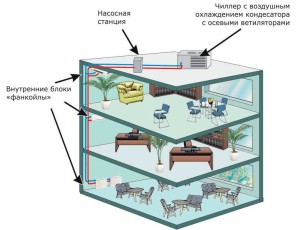

Фанкойлы размещаются непосредственно в помещениях. К ним по трубопроводам подается охлажденная чиллером вода или теплоноситель.
Мощность фанкойлов по охлаждению составляет от 0, 5 до 8, 5 кВт, а по теплу — от 1, 0 до 20, 5 кВт. Низкий уровень шума в фанкойлах поддерживают малошумные вентиляторы. Кроме того, все фанкойлы снабжены системами фильтров.
